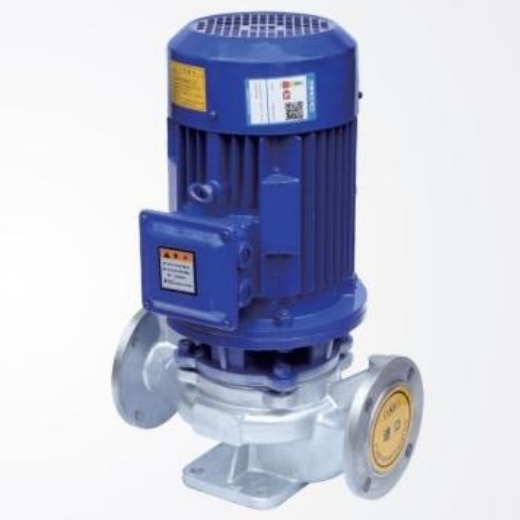

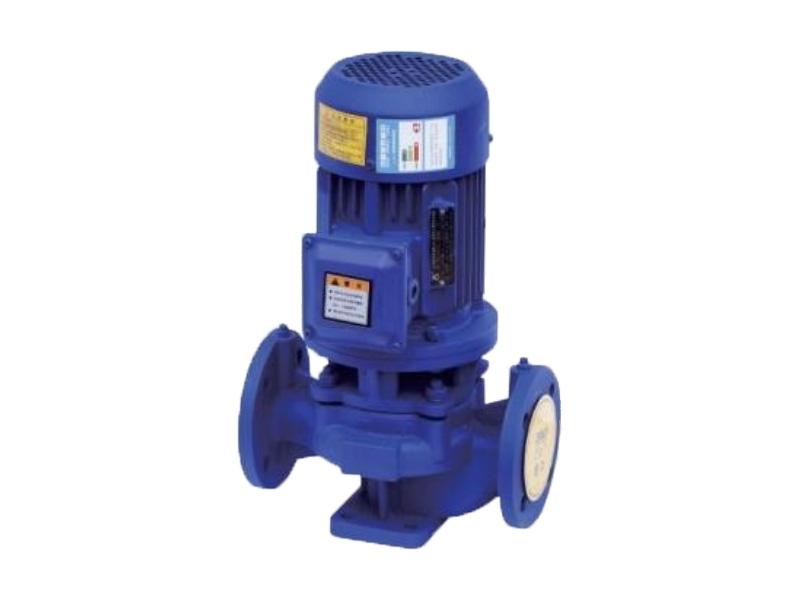

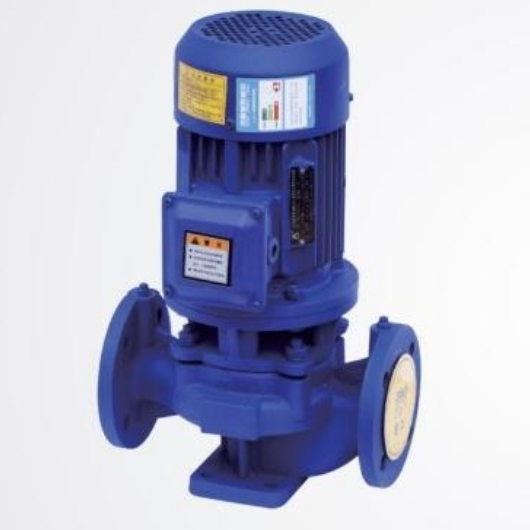

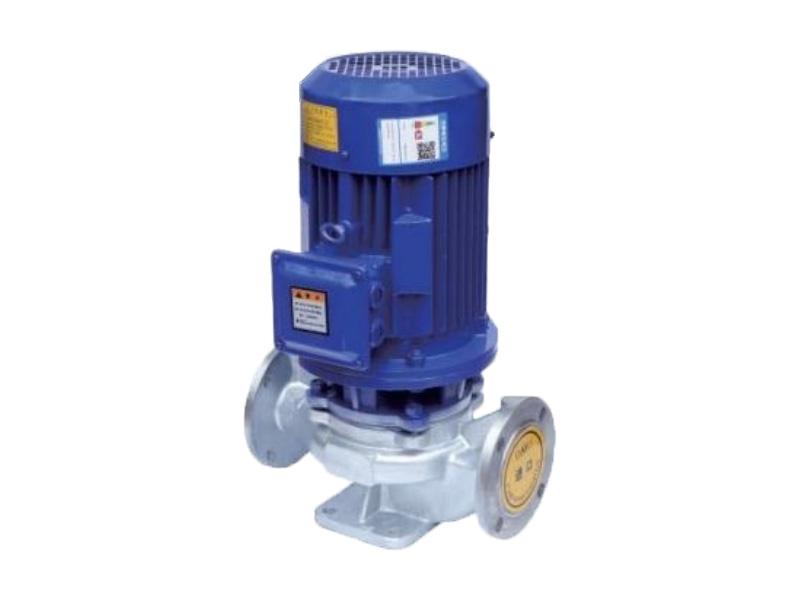

O Bomba centrífuga vertical em linha ISG é um compacto e energeticamente eficiente Bomba de estágio único projetada para HVAC, abastecimento de água e sistemas industriais , oferecendo operação silenciosa, fácil instalação e desempenho confiável .
MOQ:
1Pacote:
CustomziedCor:
CustomziedMaterial:
Cast iron/Stainless steelTEMPERAÇÃO DE TRABALHO:
＜40℃
Visão geral do produto
A série ISG de bombas centrífugas de estágio único e sucção única para tubulações foi projetada por nossa equipe técnica em colaboração com especialistas nacionais em bombas, incorporando modelos hidráulicos avançados. Com base nos parâmetros de desempenho das bombas centrífugas do tipo IS, esses produtos apresentam um design engenhosamente otimizado, baseado em bombas verticais convencionais. Além disso, para acomodar temperaturas e fluidos variáveis, a série ISG foi desenvolvida em modelos especializados, incluindo bombas para água quente, aplicações em altas temperaturas, fluidos químicos corrosivos e óleo. Esta linha de produtos apresenta alta eficiência, economia de energia, baixo ruído e desempenho confiável.
Condições de operação
As bombas da série ISG são projetadas para operar nas seguintes condições: a pressão de sucção deve ser inferior a 1,0 MPa e a pressão máxima de trabalho do sistema não deve exceder 1,6 MPa (calculada como a pressão de entrada da bomba mais a altura manométrica). A pressão de teste hidrostático da bomba é de 2,5 MPa. Os clientes devem especificar a pressão de trabalho do sistema ao fazer o pedido. Se a pressão do sistema exceder 1,6 MPa, isso deve ser claramente indicado para que o fabricante possa utilizar materiais de aço fundido nos componentes de passagem de fluxo e nas peças de conexão da bomba, garantindo durabilidade sob pressões mais altas. As bombas são adequadas para ambientes onde a temperatura ambiente não exceda 40 °C e a umidade relativa permaneça abaixo de 95%. Em relação ao meio transportado, o teor de partículas sólidas não deve exceder 0,1% em volume, com tamanhos de partículas maiores que 0,2 mm. Se o meio contiver partículas finas, os clientes devem informar o fabricante no momento do pedido para que selos mecânicos resistentes ao desgaste possam ser fornecidos para aumentar a vida útil da bomba nessas condições.
Características do produto
1. A bomba possui uma estrutura vertical com portas de entrada e saída do mesmo diâmetro, alinhadas na mesma linha central. Pode ser instalada em tubulações como uma válvula, oferecendo um design compacto e esteticamente agradável com um tamanho compacto, reduzindo os custos de construção. Quando equipada com uma capa protetora, também pode ser usada em ambientes externos.
2. O impulsor é montado diretamente no eixo estendido do motor, garantindo uma dimensão axial curta e uma estrutura compacta. O arranjo otimizado dos rolamentos entre a bomba e o motor equilibra eficazmente as cargas radiais e axiais geradas durante a operação, resultando em um desempenho suave com vibração e ruído mínimos.
3. A vedação do eixo utiliza vedações mecânicas ou uma combinação de vedações mecânicas, utilizando anéis de vedação de liga de titânio importados, vedações mecânicas resistentes a temperaturas médias e materiais de liga dura para maior resistência ao desgaste e maior vida útil da vedação.
4. A instalação e a manutenção são convenientes, pois não há necessidade de desmontar o sistema de tubulação. A simples remoção da porca da base de acoplamento da bomba permite a extração completa do conjunto do rotor.
5. A bomba pode operar em configurações de série ou paralelas para atender a diferentes requisitos de vazão e altura manométrica.
6. Suporta instalação vertical e horizontal para acomodar diferentes necessidades de layout de tubulação.

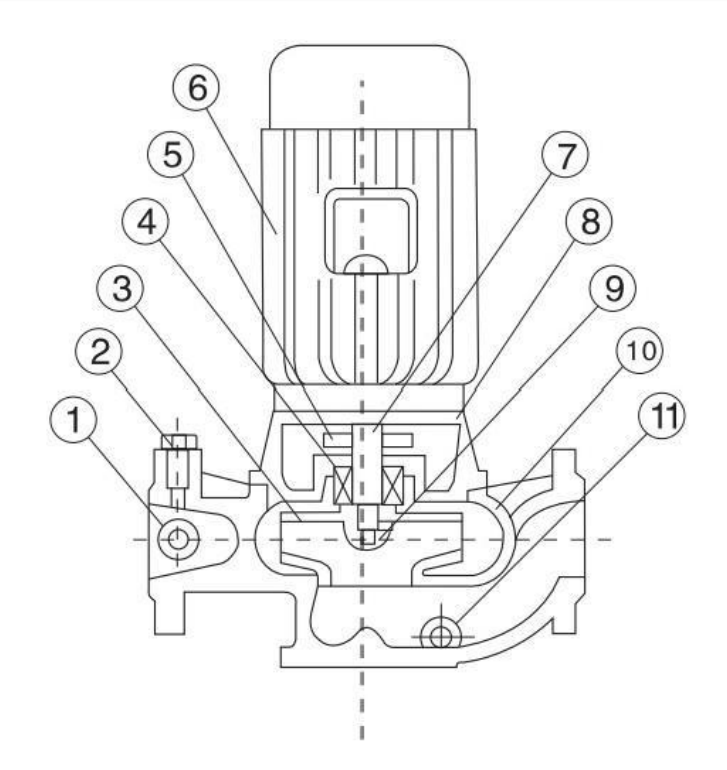

Diagrama Estrutural
| 1 | Plugue de pressão | 7 | Haste |
| 2 | Válvula de ventilação | 8 | Base Combinada |
| 3 | Impulsor | 9 | Porca do impulsor |
| 4 | Selo mecânico | 10 | Corpo da bomba |
| 5 | Defletor de ar | 11 | Válvula de drenagem |
| 6 | Motor |
Descrição estrutural do tipo ISG:
a. A bomba e o motor compartilham a mesma tampa final, reduzindo as dimensões axiais e simplificando a estrutura.
b. O corpo da bomba é equipado com furos de tomada de pressão e furos de drenagem.
Uma válvula de ventilação é instalada na carcaça da bomba para liberar o ar preso antes da operação.
d. A base da carcaça da bomba possui placas de montagem e furos para parafusos para garantir a instalação estável de toda a unidade.
Outros
Possui um revestimento de flúor para excelente resistência à corrosão.
