O Bomba centrífuga horizontal ISW é um projeto de estágio único e sucção única para transferência eficiente de fluidos em tubulações, HVAC e sistemas de abastecimento de água.
MOQ:
1Pacote:
CustomziedCor:

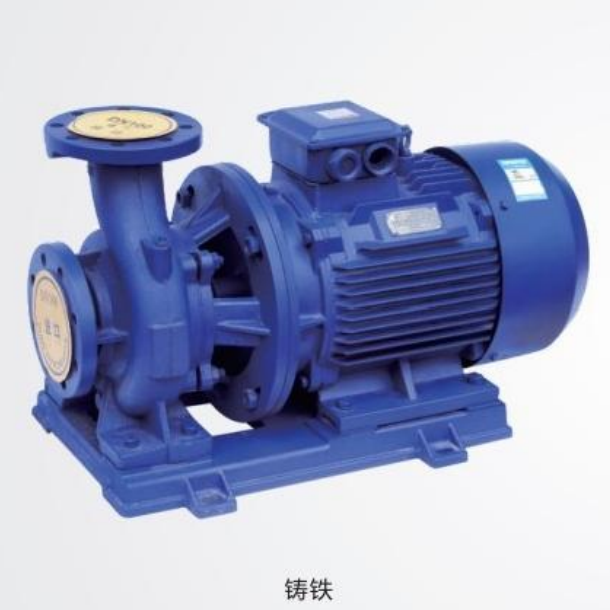

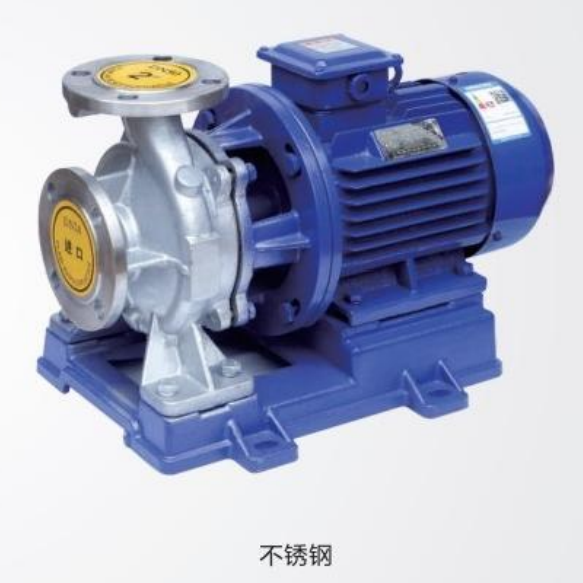

CustomziedMaterial:
Cast iron/Stainless steelTEMPERAÇÃO DE TRABALHO:
≤40℃
Visão geral do produto
As bombas centrífugas horizontais das séries ISW, ISWR, ISWH, ISWY, ISWHY, ISWD, ISWRD, ISWHD, ISWYD e ISWHYD são projetadas com base nos parâmetros de desempenho das bombas centrífugas do tipo IS e IR, em conformidade com a norma ISO 2858. Utilizando modelos hidráulicos domésticos avançados e design otimizado, essas bombas representam uma nova geração ideal de bombas horizontais de alta eficiência e economia de energia.
Condições de operação
A pressão máxima de trabalho do sistema de bombeamento é de 1,6 MPa, o que significa que a soma da pressão de sucção e da altura manométrica da bomba deve ser inferior a 1,6 MPa. (Se a pressão do sistema exceder 1,6 MPa, especifique durante o pedido para que seja possível usar aço fundido nos componentes de passagem e conexão da bomba.) A bomba foi projetada para lidar com água limpa ou outros líquidos com propriedades físicas e químicas semelhantes. (Caso o meio contenha partículas finas, especifique durante o pedido para equipar vedações mecânicas resistentes ao desgaste.) A temperatura ambiente não deve exceder 40°C, a altitude não deve exceder 1000 m e a umidade relativa não deve exceder 95%.
Principais aplicações
1. Bomba horizontal para água limpa ISW : Projetado para transportar água limpa e outros líquidos com propriedades físicas/químicas semelhantes. Adequado para abastecimento/drenagem de água industrial/urbana, pressurização de edifícios altos, irrigação de jardins, reforço de combate a incêndios, transporte de longa distância, circulação de HVAC, circulação de água quente/fria em banheiros e combinação de equipamentos. Temperatura de operação: T ≤ 80°C .
2. Bomba de água quente horizontal ISWR/ISWRD : Amplamente utilizado para circulação e pressurização de água quente em caldeiras (indústrias de energia, metalurgia, química, têxtil, papeleira, hotéis, banhos, etc.) e sistemas de aquecimento urbano. Temperatura de operação: T ≤ 120°C .
3. Bomba química horizontal ISWH : Transfere líquidos não sólidos, corrosivos e com viscosidade semelhante à água. Ideal para as indústrias de petróleo, química, metalurgia, energia, fabricação de papel, alimentos/farmacêutica e fibras sintéticas. Temperatura de operação: -20°C ~ +120°C .
4. Bomba de óleo horizontal para oleoduto ISWB : Transporta gasolina, querosene, diesel e outros líquidos inflamáveis/explosivos. Temperatura de operação: +20°C ~ +120°C .
Características do produto
1. Estrutura compacta : O design horizontal integra a bomba e o motor em uma única unidade, proporcionando uma aparência elegante e um tamanho 30% menor em comparação com as bombas horizontais convencionais. Com um motor externo com classificação IP54, pode operar sem casa de bombas, sendo adequado para instalação externa.
2. Operação suave e silenciosa : A alta concentricidade garante um desempenho estável. O acoplamento direto do motor à bomba elimina componentes intermediários, reduzindo a vibração e o ruído. O impulsor balanceado dinamicamente prolonga a vida útil dos rolamentos e melhora o ambiente operacional.
3. Selo mecânico premium : Anéis dinâmicos/estáticos de liga dura aumentam a resistência ao desgaste, garantindo operação sem vazamentos e vida útil prolongada.
4. Projeto Hidráulico Avançado : Eficiência otimizada e desempenho superior com um modelo de impulsor inovador.
5. Detalhes Estruturais Únicos : Possui um orifício de drenagem na base da bomba e torneiras de pressão nos flanges de entrada/saída para fácil manutenção e monitoramento.
6. Configuração amigável para tubos : Entrada horizontal e saída vertical ascendente simplificam o layout e a instalação da tubulação.

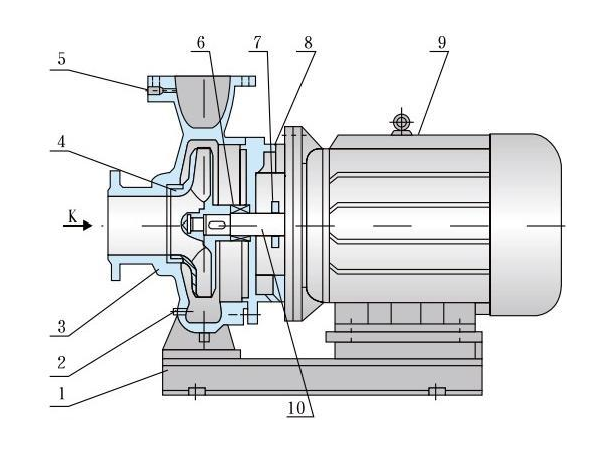

Diagrama Estrutural
| 1 | Base |
| 2 | Furo de drenagem |
| 3 | Corpo da bomba |
| 4 | Impulsor |
| 5 | Torneira de pressão |
| 6 | Selo mecânico |
| 7 | Anel de retenção de água |
| 8 | Tampa final |
| 9 | Motor |
| 10 | Haste |
Veja o diagrama :
A unidade consiste em três partes: bomba, motor e base . A estrutura da bomba compreende o corpo da bomba, impulsor, tampa da bomba, selo mecânico , e outros componentes. É um bomba centrífuga horizontal de estágio único e sucção única , com o corpo da bomba e a tampa divididos na parte traseira do impulsor (design com metade traseira).
A maioria das bombas apresenta anéis de vedação nos lados dianteiro e traseiro do impulsor , junto com buracos de equilíbrio na tampa traseira para neutralizar o impulso axial no rotor.
a.Design de fluxo : Entrada horizontal axial, saída vertical ascendente.
b.Configuração do eixo : A bomba e o motor são coaxiais. A extensão do eixo do motor utiliza rolamentos de esferas de contato angular duplo para equilibrar parcialmente a força axial residual.
c.Instalação : Acoplamento direto sem necessidade de alinhamento; base compartilhada com Isoladores de vibração do tipo IG para vibração reduzida.
Outros
Possui um revestimento de flúor para excelente resistência à corrosão.
