sem vazamento de revestimento de fluorina bomba magnética

sem vazamento de revestimento de fluorina bomba magnética

O TCSF NO - Fazendo a bomba magnética de fluorina Alinhado com flúor, resiste bem à corrosão O acionamento magnético não garante vazamento, ideal para a transferência de líquidos químicos e industriais.

  • MOQ:

    1
  • Pacote:

    Customzied
  • Cor:

    Customzied
  • Material:

    Fluoroplastic
  • TEMPERAÇÃO DE TRABALHO:

    -20 to 120 ℃,Any concentration of acid-base medium
  • Pressão de trabalho:

    1.6 MPa

Visão geral do produto

Eixo fixo da série TCSF bomba magnética é melhorado e otimizado com base na bomba magnética tradicional, que altera a estrutura que o rotor magnético aciona o impulsor para girar através do eixo da bomba na estrutura tradicional da bomba magnética A estrutura é que o rotor magnético aciona diretamente o impulsor para girar, o eixo é fixo e não gira, e o eixo é usado apenas como suporte

Vantagens do produto

1 A eficiência da transmissão e a estabilidade da bomba são melhoradas e as peças internas são reduzidas;

2 O grau de generalização é maior A parte da transmissão magnética da bomba é configurada de acordo com a potência;

3 Otimize o projeto do circuito magnético, para que o custo de fabricação da bomba seja menor e a área do piso seja menor

Lista de materiais

PapelMaterialPapelMaterialPapelMaterial
● Corpo da bombaHT200/F46/PFA● ¥ Manga de reforçoEspiar●‘ªSuporteHT200/ZG
● ¡Anel bocal de bombaCarboneto de PTFE/Silicone preenchido● Anel de vedaçãoFluororberber/Teflon●‘«BaseAço HT200/Canal
● ¢ Eixo da bombaCarboneto de silício/sem pressionamento● § Manga do eixoSIC/Pressuress●‘¬MotorPor solicitação do cliente
● £ Assembléia do impulsor45# F46/PFA/ímã permanente● Rolamento de espaçadorSIC/Pressuress
● ¤ Manga de isolamentoF46/PTFE● © conjunto do rotor externoHT250/ímã permanente

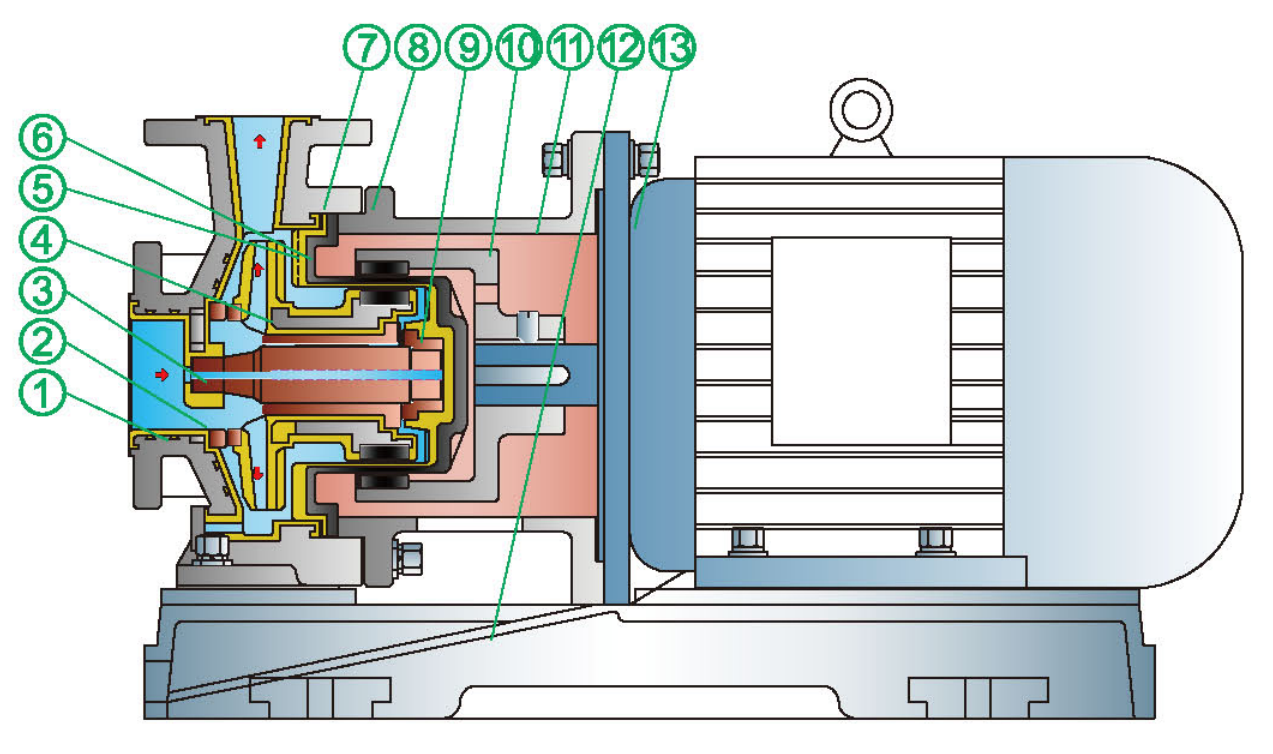

Diagrama estrutural

Dados de desempenho

TipoPoder nominalFluxo nominalCabeça classificadaTensãoMaterial da carcaça da bombaSucção
32-20-115f3. 2380VF4/F46/F5032*20
40-25-120F6. 3380VF4/F46/F5040*25
40-40-120F6. 3380VF4/F46/F5040*40
50-32-120F12. 5380VF4/F46/F5050*32
25-20-1251. 12. 520380VF4/F46/F5025*20
25-20-1602. 22. 532380VF4/F46/F5025*20
25-20-20042. 550380VF4/F46/F5025*20
25-20-2507. 52. 580380VF4/F46/F5025*20
32-20-1251. 13. 220380VF4/F46/F5032*20
32-20-16033. 232380VF4/F46/F5032*20
32-20-20043. 250380VF4/F46/F5032*20
32-20-2507. 53. 280380VF4/F46/F5032*20
40-25-1252. 26. 320380VF4/F46/F5040*25
40-25-16036. 332380VF4/F46/F5040*25
40-25-2005. 56. 350380VF4/F46/F5040*25
40-25-250116. 380380VF4/F46/F5040*25
40-25-3156. 3125380VF4/F46/F5040*25
50-32-125312. 520380VF4/F46/F5050*32
50-32-160412. 532380VF4/F46/F5050*32
50-32-2007. 512. 550380VF4/F46/F5050*32
50-32-2501112. 580380VF4/F46/F5050*32
50-32-31512. 5125380VF4/F46/F5050*32
65-50-12542520380VF4/F46/F5065*50
65-50-1605. 52532380VF4/F46/F5065*50
65-40-200112550380VF4/F46/F5065*40
65-40-25018. 52580380VF4/F46/F5065*40
65-40-3153725125380VF4/F46/F5065*40
80-65-1257. 55020380VF4/F46/F5080*65
80-65-160115032380VF4/F46/F5080*65
80-50-200155050380VF4/F46/F5080*50
80-50-250305080380VF4/F46/F5080*50
80-50-3154550125380VF4/F46/F5080*50
100-80-1251110020380VF4/F46/F50100*80
100-80-16018. 510032380VF4/F46/F50100*80
100-65-2003010050380VF4/F46/F50100*65
100-65-2504510080380VF4/F46/F50100*65
100-65-31575100125380VF4/F46/F50100*65
125-80-1603016032380VF4/F46/F50125*80
125-100-2005520050380VF4/F46/F50125*100
125-100-2507520080380VF4/F46/F50125*100
125-100-31522100125380VF4/F46/F50125*100
125-100-4003710050380VF4/F46/F50125*100
150-125-2502220020380VF4/F46/F50150*125
150-125-3154520032380VF4/F46/F50150*125
150-125-4005520050380VF4/F46/F50150*125
200-150-2505540020380VF4/F46/F50200*150
200-150-3157540032380VF4/F46/F50200*150
200-150-40011040050380VF4/F46/F50200*150

Faixa de desempenho

Pressão de projeto: 1 6 MPa, Fluxo: 0 75 ~ 460 m³/ h, Elevador: 5 ~ 125 m, Poder: 0 55 ~ 110 kW

Temperatura aplicável:-20 ~ 120 ●, ácido - meio base de qualquer concentração

Aplicação do produto

É amplamente utilizado em petróleo, indústria química, fabricação de ácidos, fabricação de álcalis, fundição, terras raras, pesticidas, corante, medicina, fabricação de papel, eletroplicação, eletrólise, decapagem, etc
