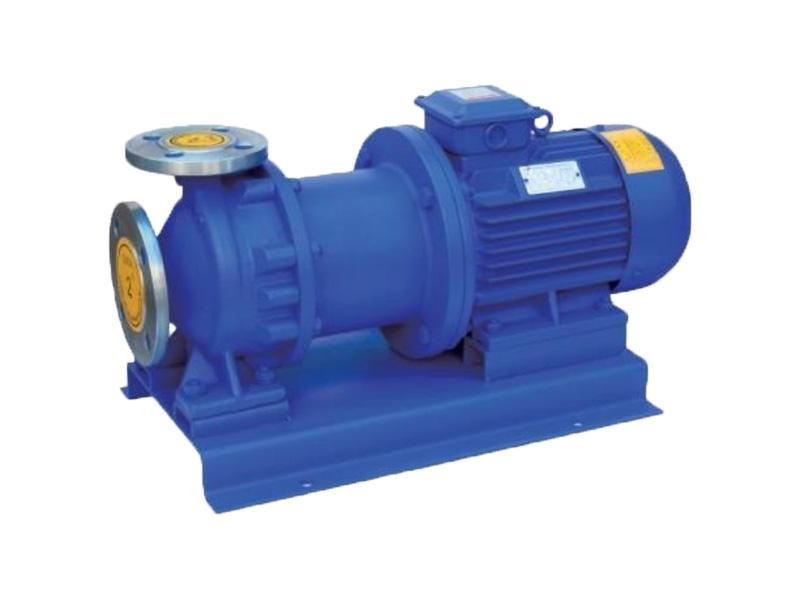

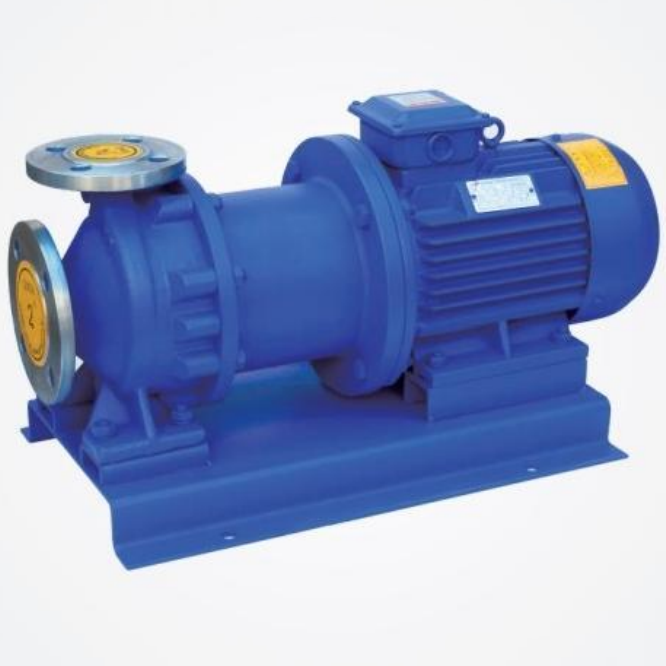

A bomba centrífuga de acionamento magnético de aço inoxidável CQB é confiável, resistente à corrosão e ideal para as indústrias química e farmacêutica.
MOQ:
1Pacote:
CustomziedCor:
CustomziedMaterial:
Stainless SteelTEMPERAÇÃO DE TRABALHO:
No More Than 100℃Pressão de trabalho:
Max:1.6 MPa
Produto Visão geral
A bomba centrífuga de acionamento magnético é geralmente composta de um motor elétrico, um acoplamento magnético e uma bomba centrífuga resistente à corrosão. Sua principal característica é que ele usa o acoplamento magnético para transmitir energia, alcançando uma operação completamente livre de vazamentos. Quando o motor elétrico aciona o aço magnético externo do acoplamento magnético para girar, o fluxo magnético passa pela abertura e pela luva de isolamento e atua no aço magnético interno, permitindo que o rotor da bomba gire sincronizadamente com o motor elétrico e transmita torque sem contato mecânico. Na extremidade de entrada de energia do eixo da bomba, como o líquido é selado dentro da luva de isolamento estacionária, não há vedação dinâmica, garantindo assim uma operação totalmente sem vazamentos. Os componentes de sobrecorrente da bomba podem ser feitos de materiais resistentes à corrosão, como 304,304L,302,321,316,316L, UB6, CD4MCu, liga de titânio, liga à base de níquel, etc., de acordo com requisitos específicos.
Características do produto
A bomba magnética da série CQB é um novo tipo de bomba completamente à prova de vazamentos e resistente à corrosão, desenvolvida pelo National Joint Design Group for Magnetic Pumps. Seus indicadores técnicos e econômicos são comparáveis aos de produtos estrangeiros similares do final da década de 1980. Os tipos e parâmetros básicos das bombas magnéticas da série CQB atendem aos requisitos da norma TB/T7742-95 "Bombas centrífugas de acionamento magnético de pequeno porte". As bombas magnéticas da série CQB são adequadas para indústrias como petróleo, engenharia química, farmacêutica, metalurgia, galvanoplastia, proteção ambiental, alimentos, impressão e tingimento de filmes e televisão, tratamento de água e defesa nacional. São equipamentos ideais para transportar vários líquidos corrosivos, incluindo líquidos inflamáveis, explosivos, voláteis, tóxicos, raros e preciosos. Eles são adequados para transportar líquidos sem partículas duras, fibras e substâncias magnéticas, com pressão de sucção não superior a 0,2 MPa, pressão máxima de trabalho de 1,6 MPa e temperatura não superior a 100 ℃. , a densidade não superior a 1840 kg/m ³ , e a viscosidade não superior a 30× 10⁻⁶ ㎡ /s. Se a pressão de trabalho do sistema for maior que 1,6 MPa, um projeto especial pode ser realizado, e a pressão máxima de trabalho do sistema pode atingir 15 MPa.

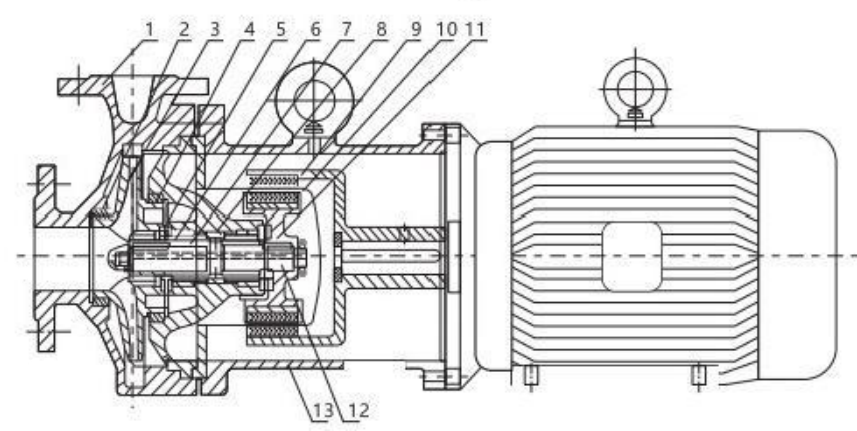

Diagrama Estrutural
1 | Corpo da bomba | 2 | Impulsor |
3 | Anel Estático | 4 | Anel de vedação traseiro |
5 | Anel de impulso dianteiro/traseiro | 6 | Consequência |
7 | Manga do eixo | 8 | Caixa de mancal |
9 | Conjunto magnético externo | 10 | Manga de isolamento |
11 | Conjunto magnético interno | 12 | Haste |
13 | Estrutura de conexão |
