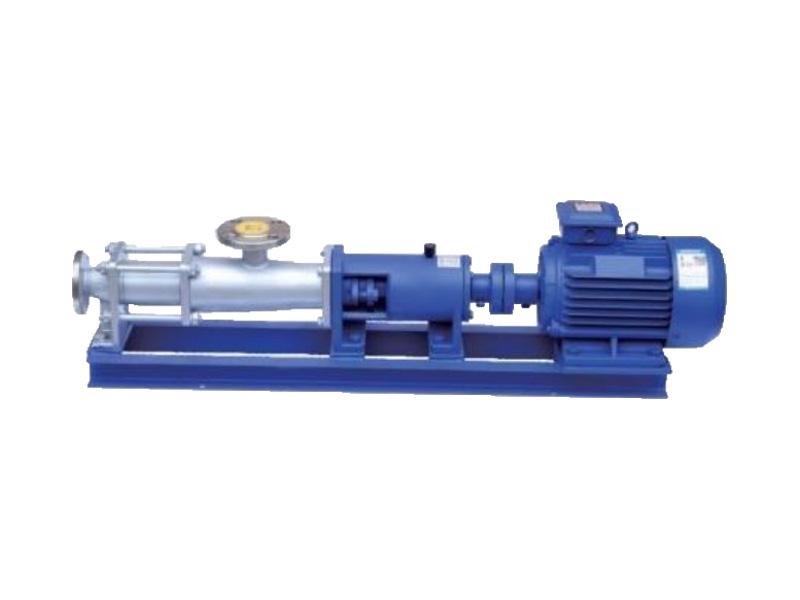

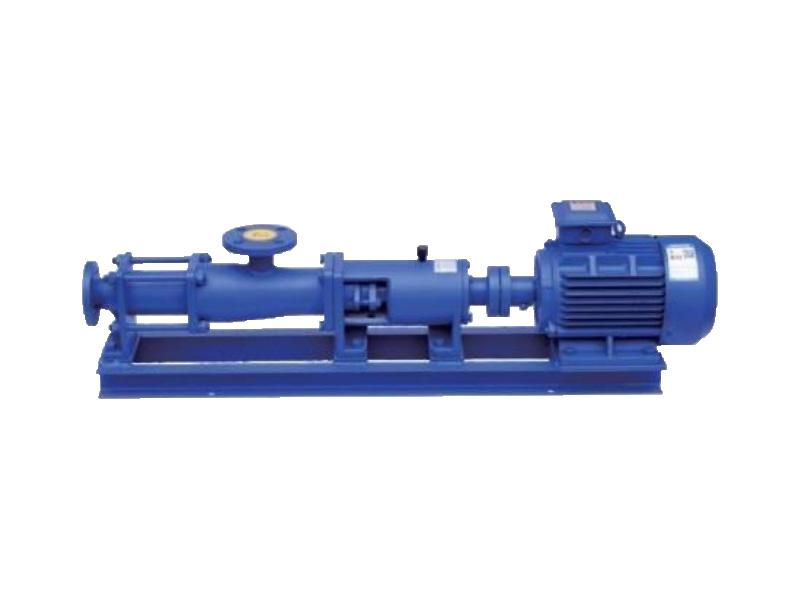

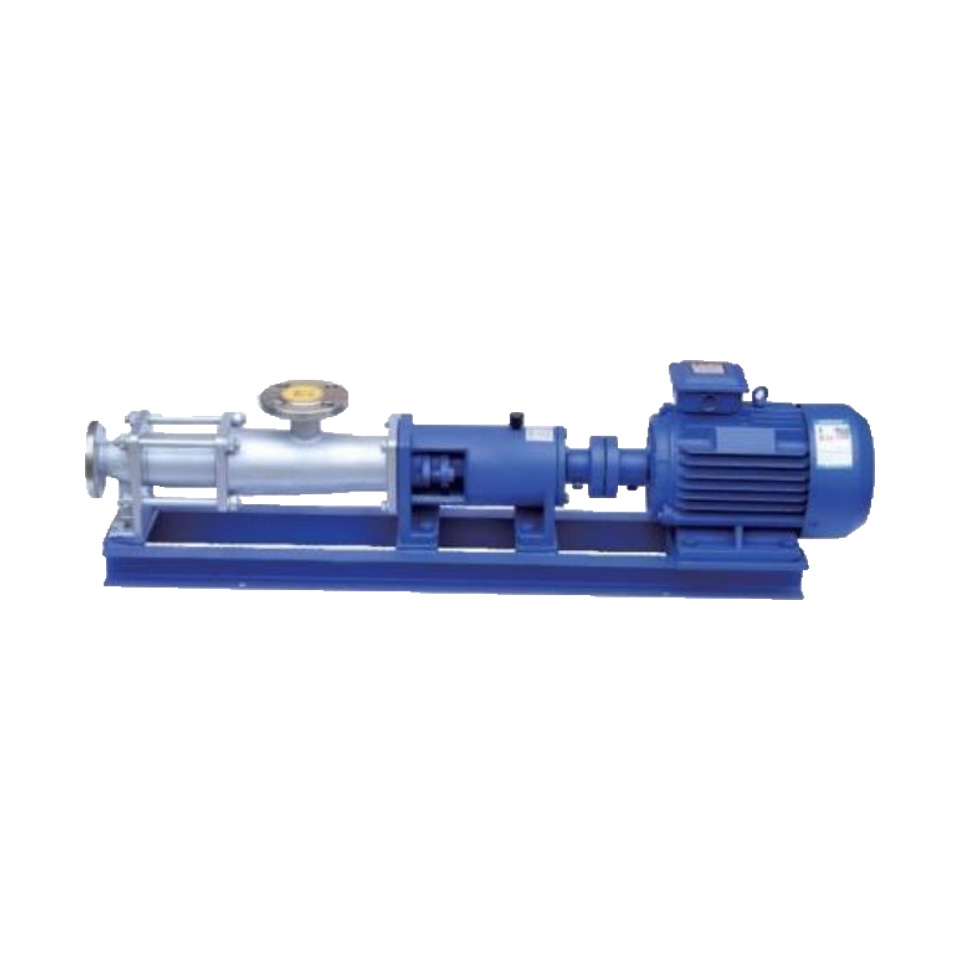

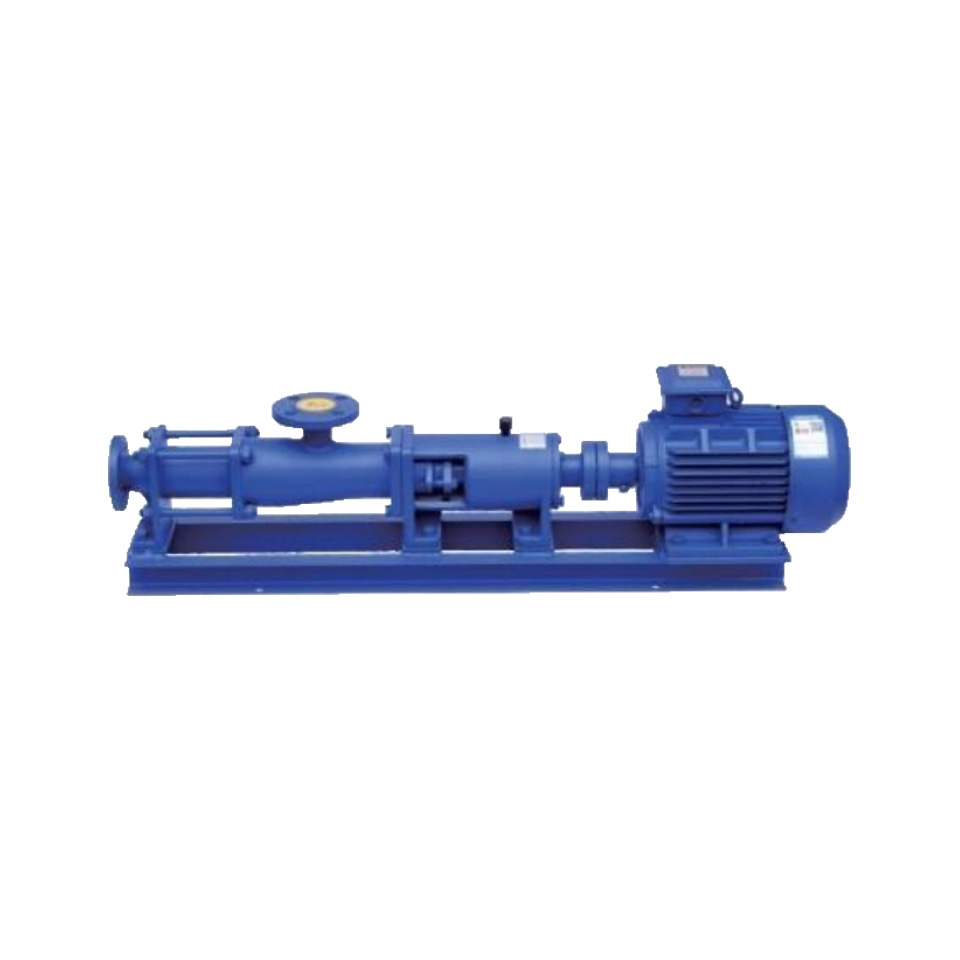

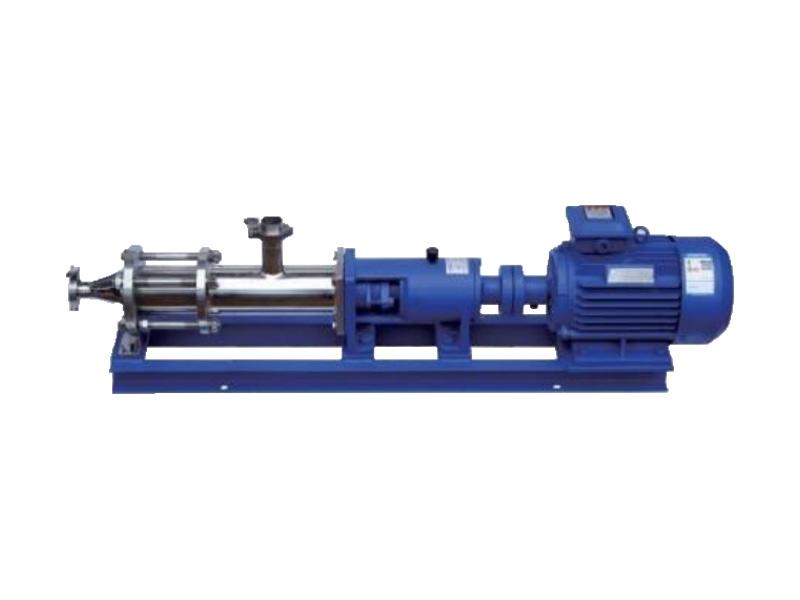

A bomba de parafuso único selada tipo G manipula com eficiência fluidos viscosos com design selado, garantindo operação à prova de vazamentos e desempenho confiável em aplicações industriais.
MOQ:
1Pacote:
CustomziedCor:
CustomziedMaterial:
Stainless Steel/Cast Iron
Características do produto
A bomba de parafuso único tipo G é uma bomba de parafuso com malha interna e fechada, pertencente à categoria de bombas rotativas de deslocamento positivo. Devido à sua forte adaptabilidade a fluidos, fluxo suave, excelente desempenho de sucção e pulsação de pressão mínima, esta bomba pode lidar não apenas com diversos fluidos fluidos, mas também com substâncias altamente viscosas, fluidos contendo partículas sólidas ou suspensas duras e materiais fibrosos. Ela oferece excelente ajustabilidade com ampla faixa de aplicação e alta eficiência, sendo, portanto, amplamente utilizada em diversos setores, como proteção ambiental, marítimo, petróleo, farmacêutico, cuidados pessoais, alimentício, cervejaria, construção, mineração, químico, impressão, fabricação de papel, usinas de energia e caldeiras.
Visão geral do produto
A bomba de parafuso único tipo G é uma bomba de deslocamento positivo com rotor e estator helicoidais, ideal para o manuseio de fluidos viscosos, abrasivos ou sensíveis ao cisalhamento. Oferece fluxo suave, capacidade autoescorvante e alta eficiência em setores como águas residuais, petróleo e processamento químico. Seu design robusto garante um desempenho confiável com manutenção mínima.
Princípio de funcionamento
A bomba de parafuso simples é uma bomba rotativa de deslocamento positivo com engrenamento interno. Seus principais componentes de trabalho são um parafuso excêntrico (rotor) e uma bucha fixa (estator). Devido às formas geométricas únicas do rotor e do estator, são formadas várias cavidades seladas separadas. À medida que o rotor gira, o fluido dentro de cada cavidade selada é transportado de forma contínua, uniforme e a um volume constante, da extremidade de sucção à extremidade de descarga.
Graças a essas características, a bomba de parafuso simples é particularmente adequada para as seguintes condições de trabalho:
1. Manuseio de meios altamente viscosos
2.Transporte de meios contendo partículas sólidas ou fibras
3. Aplicações que exigem pressão contínua e estável, sem flutuações periódicas
4. Operações que exigem agitação mínima para evitar danos à estrutura inerente do meio
5. Ambientes de baixo ruído

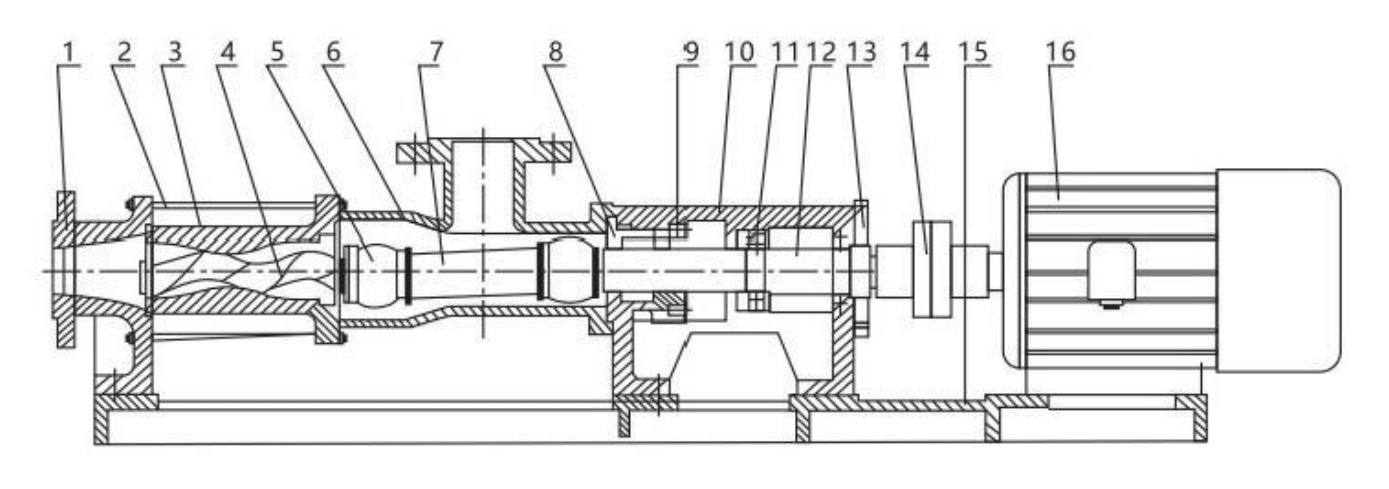

Diagrama Estrutural
| Não. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Nome | Corpo de Descarga | Barra de direção | Estator | Eixo do parafuso | Corpo de alimentação | Eixo de conexão | Assento de embalagem | Assento de rolamento | Consequência | Eixo de transmissão | Tampa do rolamento | Acoplamento | Placa de base | Motor |
| Modelo | Taxa de fluxo (m³ / h ) | Pressão (MPa) | Velocidade máxima permitida (r/min) | Potência do motor (kW) | NPSH necessário (m) | Diâmetro do flange de entrada (mm) | Diâmetro do flange de saída (mm) | Diâmetro máximo permitido de partículas (mm) | Comprimento máximo permitido da fibra (mm) |
| G20 - 1 | 0,8 | 0,6 | 960 | 0,75 | 4 | 25 | 25 | 1,5 | 25 |
| G20 - 2 | 0,8 | 1.2 | 960 | 1,5 | 4 | 25 | 25 | 1,5 | 25 |
| G25 - 1 | 2 | 0,6 | 960 | 1,5 | 4 | 32 | 25 | 2 | 30 |
| G25 - 2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
| G30 - 1 | 5 | 0,6 | 960 | 2.2 | 4 | 50 | 40 | 2,5 | 35 |
| G30 - 2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2,5 | 35 |
| G35 - 1 | 8 | 0,6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
| G35 - 2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
| G40 - 1 | 12 | 0,6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
| G40 - 2 | 12 | 1.2 | 960 | 5.5 | 4 | 80 | 65 | 3.8 | 45 |
| G50 - 1 | 20 | 0,6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50 - 2 | 20 | 1.2 | 960 | 7,5 | 4.5 | 100 | 80 | 5 | 50 |
| G60 - 1 | 30 | 0,6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60 - 2 | 30 | 1.2 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G70 - 1 | 45 | 0,6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
| G70 - 2 | 45 | 1.2 | 720 | 15 | 5 | 150 | 125 | 8 | 70 |
| G85 - 1 | 60 | 0,6 | 720 | 11 | 5 | 150 | 150 | 10 | 80 |
| G85 - 2 | 60 | 1.2 | 720 | 15 | 5 | 150 | 150 | 10 | 80 |
